Sécheur horizontal sur tapis

Sécheur horizontal sur tapis

Le sécheur horizontal sur tapis est une machine de séchage industriel conçue pour le séchage en continu de matériaux sous forme plaques, blocs et granulés tels que briquettes de charbon, briquettes de minerais, briquettes de fluorine, etc., via chauffage par vapeur, chauffage électrique ou chauffage par air sous haute température. Ce type de sécheur horizontal à bande peut également servir au séchage de manioc, de légumes, de fruits, de produits pharmaceutiques, d'aliments divers, etc. Combinant séchage efficace et rendement élevé, ce modèle de sécheur continu trouve un vaste panel d'applications.

Demander un Devis
Caractéristiques techniques
Modèles YKBD600 YKBD800 YKBD1000 YKBD1200 YKBD1600 YKBD2000 YKBD2400 YKBD3000
Largeur
bande (mm)		 600 800 1000 1200 1600 2000 2400 3000
Longueur
section de
séchage (m)		 6-12 6-12 6-16 8-16 8-22 10-26 12-30 12-40
Longueur
section alime-
ntation (m)		 1 1 1 1 1 1.5 1.5 2
Longueur
bloc trans-
mission (m)		 1 1 1 1 1 1.5 1.5 2
Surface de
 séchage (m2)		 3.6-36 4.8-48 6-80 7.2-96 12.8-105.6 20-260 28.8-360 36-600
Nombre
d'étages		 1-5
Espace entre
chaque étage
 (mm)		 400-600
Capacité de
 charge		 90-200 Kg/m 2
Température
de service		 Acier carbone ≤400 C °
Acier inox ≤ 600 C
Taux d'év-
aporation		 5-20kg/m2.h
Media chauffant Air chaud, électricité et vapeur
Vitesse 0.06-1m/min
Puissance(kw ) 1.1-2.2 1.1-2.2 1.1-2.2 1.1-3 1.5-3 1.5-4 3-7.5 5-11
Equipements
complémentaires		 Convoyeur, réchauffeur d'air, collecteur de poussière, ventilateur à tirage inspiré, etc.

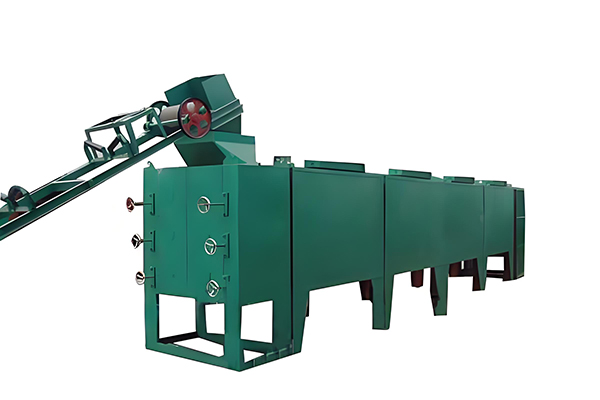

Sécheur horizontal sur tapis
Caractéristiques
  • Nombreux réglages possibles : débit d'air, température, temps de séchage, vitesse d'alimentation... pour un séchage hautes performances adapté à tous les besoins.
  • Les sécheurs horizontaux sur tapis Yuke sont proposés dans de multiples configurations ; système de lavage de bande et dispositif de refroidissement en option.
  • L'air est en grande partie recyclé, pour une consommation d'énergie réduite.
  • La distribution de l'air au sein du sécheur horizontal sur tapis se fait de manière uniforme, pour un séchage hautes performances et un produit fini de qualité.
  • Différents systèmes de chauffage pour le sécheur horizontal sur tapis sont proposés ; vapeur, huile de conduction, gaz de combustion, etc.
  • Solution idéale de séchage, combinant faible encombrement au sol, investissement réduit et débit élevé.
Principe de fonctionnement

Les matériaux à sécher sont répartis de manière homogène sur les grilles en acier, qui transfèrent ce dernier vert la chambre de séchage, où ils sont soumis à l'action de l'agent thermique. La vapeur s'échappant du matériau est éliminée via les buses d'évacuation.

La chambre de séchage peut être divisée en plusieurs sections, et le sécheur peut être configuré sur une structure multi-étages. Les modèles standards sont proposés en configurations 2 chambres/3 étages et 2 chambres/5 étages, pour une longueur de 6 à 40m et une hauteur de 0.6 à 3m.

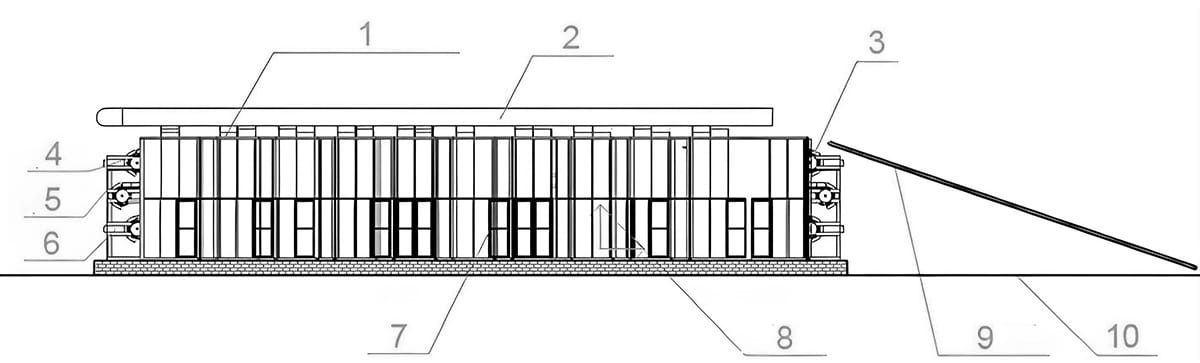

Diagramme de fonctionnement du sécheur horizontal sur tapis
Diagramme de fonctionnement du sécheur horizontal sur tapis
  • 1. Sécheur horizontal
  • 2. Conduit d'évacuation des fumées
  • 3. Roue de transmission
  • 4. 3e étage
  • 5. 2e étage
  • 6. 1er étage
  • 7. Chambre de chauffe
  • 8. Châssis
  • 9. Convoyeur
  • 10. Surface plane
